Atom dalam bahan konduktor memiliki banyak elektron bebas yang bergerak dari satu atom ke atom lainnya dengan arah yang acak (random atau tidak teratur) sehingga tidak mengalir ke satu arah tertentu. Namun ketika diberikan Tegangan pada konduktor tersebut, semua elektron bebas akan bergerak ke arah yang sama sehingga menciptakan aliran arus listrik. Arus listrik atau Electric Current biasanya dilambangkan dengan huruf “I” yang artinya “intesity (intensitas)”. Sedangkan satuan Arus Listrik adalah Ampere yang biasa disingkat dengan huruf “A” atau “Amp”. 1 Ampere arus listrik dapat didefinisikan sebagai jumlah elektron atau muatan (Q atau Coulombs) yang melewati titik tertentu dalam 1 detik (I = Q/t).
Sedangkan dalam Hukum Ohm menyatakan bahwa besarnya Arus Listrik (I) yang mengalir melalui sebuah penghantar atau konduktor adalah berbanding lurus dengan beda potensial atau Tegangan (V) dan berbanding terbalik dengan hambatannya (R). Rumus Hukum Ohm adalah I = V/R.
Arus listrik dapat kita analogikan sebagai aliran air pada sebuah tangki air. Makin besar tekanan airnya dan makin kecil hambatan pada pipa (ukuran pipa yang besar) maka jumlah aliran air juga akan banyak. Demikian juga dengan aliran arus listrik, makin tinggi Tegangan yang diberikan dan makin kecil hambatan listrik pada suatu rangkaian, makin besar pula Arus listriknya. Tekanan air dapat mewakili Tegangan listrik (V) sedangkan hambatan yang kecil (ukuran pipa yang besar) dapat mewakili Hambatan Listrik (R ).
Aliran Arus Listrik

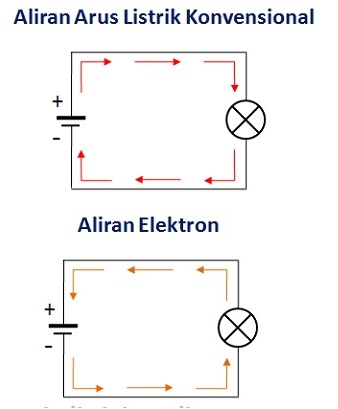

Pada teori aliran arus listrik, kita mengenal ada dua teori tentang aliran arus listrik yaitu aliran arus listrik konvensional (conventional current flow) dan aliran elektron (electron flow).Aliran Arus Listrik Konvensional (Conventional Current Flow)
Secara konvensional kita sering menyebutkan bahwa aliran listrik dalam suatu rangkaian elektronika adalah mengalir dari arah positif (+) ke arah negatif (-). Arah aliran arus konvensional ini adalah aliran arus yang menggunakan prinsip muatan, dimana arus listrik atau current sering didefinisikan sebagai aliran muatan listrik positif pada suatu penghantar dari potensial tinggi ke potensial rendah. Namun arah aliran arus listrik ini berlawanan dengan prinsip aliran elektron pada suatu penghantar. Konsep rangkaian dengan aliran arus listrik konvensional ini digunakan untuk mempermudahkan pemahaman terhadap arah aliran muatan listrik yaitu dari postif ke negatif.JAV STAR-832 Kikukawa Mitsuba http://festyy.com/wehUcm
Aliran Elektron (Electron Flow)
Arah aliran Elektron ini berlawanan dengan arah aliran arus listrik konvensional. Karena pada dasarnya elektron adalah partikel yang bermuatan negatif dan bergerak bebas yang ditarik ke terminal positif. Dengan demikian, arah aliran listrik pada suatu rangkaian adalah aliran elektron dari kutub negatif baterai (katoda) dan kembali lagi ke kutub positif baterai (anoda). Jadi arah aliran elektron adalah dari arah negatif (-) ke arah positif (+).Pengertian Arus Listrik DC dan Arus Listrik AC
Ada dua jenis arus listrik berdasarkan arah aliran listriknya. Arus listrik yang mengalir satu arah atau pada arah yang sama disebut dengan Arus Searah atau dalam bahasa Inggris disebut dengan Direct Current yang disingkat dengan DC. Contoh sumber Arus searah adalah seperti Baterai, Aki, Sel Surya dan Pencatu Daya (Power Supply).Sedangkan arus listrik yang mengalir dengan arah arus yang selalu beubah-ubah disebut dengan Arus Bolak-balik atau dalam bahasa Inggris disebut dengan Alternating Current yang disingkat dengan AC. Bentuk gelombang AC pada umumnya adalah gelombang Sinus. Namun pada aplikasi tertentu juga terdapat bentuk gelombang segitiga dan bentuk gelombang persegi. Contoh sumber Arus bolak-balik adalah listrik PLN dan listrik yang dibangkitkan oleh generator listrik. Selain itu, gelombang audio dan gelombang radio juga merupakan bentuk gelombang AC.
